Микросистема сбора данных m-DAQ14

Инженеры ХОЛИТ Дэйта Системс представили новую 14-битовую микросистему сбора данных m-DAQ14 для ввода/вывода аналоговых и дискретных сигналов.

Микросистема может быть применена как в составе мобильных измерительных комплексов, так и в лабораторных или промышленных условиях.

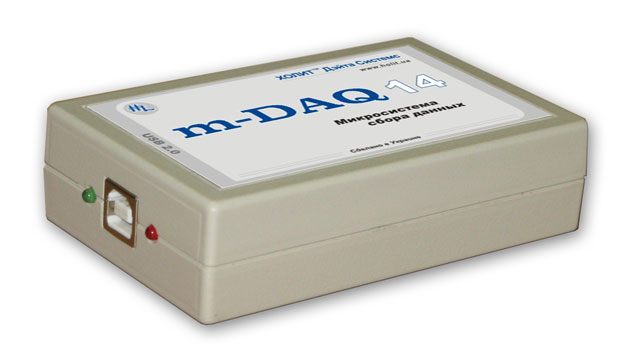

m-DAQ14 является многофункциональным модулем АЦП-ЦАП, подсоединяемым к ПК через USB-интерфейс (HighSpeed). Подключение сигналов осуществляется через разъем, расположенный  на боковой стенке модуля.

Микросистема m-DAQ14 включает в себя:

• многоканальный 14-ти разрядный аналогово-цифровой преобразователь с мультиплексированием входных аналоговых каналов;
• порт ввода-вывода дискретных сигналов;
• 16-разрядный счетчик;
• 2-х канальный цифро-аналоговый преобразователь (опция).

Микросистема позволяет работать с 4-мя дифференциальными или 8-ю каналами с общей землей для ввода аналоговых сигналов.

Каждый из аналоговых каналов подключается к АЦП через программно управляемый усилитель, позволяющий задавать один из четырех диапазонов входного напряжения (±10 В,  ±5 В, ±2.5 В, ±1.25 В).

Модуль обеспечивает непрерывный (синхронизированный по внутреннему таймеру) сбор данных на частотах дискретизации АЦП от 65Гц до 100 КГц.

Цифровой ввод-вывод представлен в виде 8 входных или выходных цифровых линий, индивидуально конфигурируемых на ввод или вывод и совместимых с ТТЛ уровнями.

На контактах внешнего разъема присутствуют также напряжения питания +5 В и ±15 В.

Базовая модель микросистемы m-DAQ14 выполнена в виде модуля в компактном корпусе из ABC-пластика (60х100х22 мм), подключение к внешним устройствам  осуществляется  через разъем DB-25. ОЕМ-версия микросистемы m-DAQ14, выполненная в виде платы, ориентирована на встраиваемые применения. Для подключения к внешним устройствам в ней используется двухрядный штыревой соединитель IDC-26. Питание модуля осуществляется непосредственно от порта USB.

Программное обеспечение к m-DAQ14 содержит драйвер, DLL-библиотеку и примеры работы с ней, llb-библиотеку для среды графического программирования LabVIEW, и программу «Осциллограф-регистратор».

Функциональные возможности

Микросистема сбора данных m-DAQ14, как комплекс аппаратных и программных средств, обеспечивает:

• синхронный ввод данных с одного или нескольких аналоговых входов в массив, заданный пользователем;
• асинхронный и синхронный ввод (вывод) данных с (на) линий дискретного В/В DI/O A0..A7;
• побитовую установку и чтение линий дискретного В/В портов DI/O A0..A7;
• подсчет импульсов импульсного сигнала на входе CLK.

Функциональные возможности m-DAQ14 реализуются системой команд микросистемы:

• установка частоты дискретизации АЦП;
• установка номеров опрашиваемых каналов АЦП, режимов их подключения и входных диапазонов;
• чтение массива данных с АЦП;
• чтение массивов данных с АЦП в непрерывном режиме;
• чтение состояния линий порта дискретного В/В;
• установка данных в порт дискретного В/В;
• установка частоты чтения/записи данных с (на) линий порта дискретного В/В;
• чтение массива данных с линий дискретного В/В;
• запись массива данных в порт дискретного В/В;
• запуск счетчика внешних событий;
• останов счетчика внешних событий;
• чтение результатов счетчика внешних событий;
• установка выходных диапазонов ЦАП (аналоговых выводов AOUT 0 и AOUT 1);
• вывод данных на ЦАП;
• конфигурация и назначение линий портов дискретного В/В.

Максимальное количество модулей m-DAQ14, которыми можно одновременно управлять по USB от ПК равно 16-ти.
